Sistem instalasi gas medis di rumah sakit adalah infrastruktur yang sering tidak terlihat, namun fungsinya bak sistem peredaran darah bagi sebuah bangunan fasilitas kesehatan. Ia menghidupi setiap ruang kritis, mulai dari ruang operasi, ICU, hingga ruang bersalin, dengan berbagai gas yang menjadi penopang nyawa dan prosedur medis. Pemahaman mendalam tentang komponen-komponen utamanya bukan hanya kewajiban bagi insinyur dan teknisi, tetapi juga penting bagi manajemen rumah sakit untuk memastikan keandalan, keamanan, dan kesiapan layanan.

Sistem ini dirancang untuk menjamin pasokan gas yang steril, bertekanan tepat, dan tersedia setiap saat kepada pasien dan peralatan medis. Kegagalan satu komponen kecil dapat mengakibatkan gangguan layanan yang berisiko tinggi. Oleh karena itu, mengenali setiap bagiannya adalah langkah pertama dalam memastikan operasional yang aman.

Sumber Gas dan Penyimpanan: Titik Awal yang Kritis

Semua gas medis berawal dari sumber yang aman dan terjamin kemurniannya. Komponen utama di bagian ini meliputi:

- Sumber Gas: Untuk oksigen, dapat berupa tabung silinder (untuk cadangan atau kapasitas kecil), tangki kriogenik cair berkapasitas besar, atau Generator Oksigen On-Site (PSA) yang memproduksi oksigen langsung dari udara. Gas lain seperti Nitrous Oxide (N2O) dan Medical Air (udara medis) juga memiliki sumber serupa, baik dari silinder maupun sistem kompresor khusus.

- Manifold: Ini adalah jantung dari sistem pasokan. Manifold berfungsi sebagai panel pengatur yang menghubungkan beberapa bank silinder (biasanya dalam sistem duty dan standby) dan mengatur peralihan pasokan secara otomatis ketika bank yang aktif kosong. Manifold menjamin kontinuitas pasokan tanpa interupsi.

- Regulator dan Katup Pengaman: Sebelum masuk ke jaringan pipa, tekanan gas dari sumber yang tinggi (misalnya, 137 bar di silinder) harus diturunkan ke tekanan kerja sistem (sekitar 4-5 bar). Regulator menjalankan fungsi ini dengan presisi. Katup Pengaman (Safety Valve) memastikan tekanan tidak melebihi batas aman untuk melindungi integritas sistem.

Sistem Distribusi: Jaringan Pipa yang Menghubungkan

Setelah tekanan distabilkan, gas didistribusikan ke seluruh gedung melalui:

- Jaringan Pipa: Dibuat dari material khusus seperti tembaga oxygen-grade (untuk oksigen dan N2O) atau stainless steel (untuk udara medis dan vakum). Pipa ini harus dipasang dengan metode penyambungan khusus (brazing) dengan gas inert untuk mencegah kontaminasi oksida di dalam pipa.

- Katup Pemutus Area (Area Valve Service Unit/AVSU): Merupakan komponen keselamatan yang vital. AVSU biasanya terletak di koridor atau panel khusus setiap lantai/zona. Fungsinya adalah untuk mengisolasi pasokan gas di satu area tertentu (misalnya, satu sayap atau lantai) tanpa mematikan seluruh sistem, sangat berguna selama pemeliharaan atau keadaan darurat seperti kebocoran.

- Pipa Penurun (Riser): Bagian vertikal dari sistem pipa yang membawa gas melalui berbagai lantai bangunan.

Titik Penggunaan dan Terminal Outlet

Di sinilah gas akhirnya disalurkan ke pasien atau peralatan. Komponen utamanya adalah:

- Terminal Outlet (Stop Kontak Gas): Terletak di dinding atau kolom kamar pasien, ICU, dan ruang operasi. Setiap jenis gas memiliki outlet yang unik dan tidak dapat dipertukarkan (Diameter Index Safety System/DISS atau Schrader), mencegah kesalahan sambung yang fatal. Outlet dilengkapi katup yang hanya terbuka ketika probe dari peralatan medis (seperti flowmeter atau ventilator) disambungkan.

- Flowmeter dan Alat Pengatur Aliran: Meski bukan bagian permanen instalasi, alat ini disambungkan ke outlet untuk mengatur dan menampilkan laju aliran gas (misalnya, oksigen) yang diberikan kepada pasien.

Sistem Pendukung dan Keselamatan yang Tidak Terpisahkan

Sebuah sistem yang andal dilengkapi dengan komponen pendukung yang canggih:

- Sistem Alarm dan Monitoring: Sistem ini adalah sistem saraf dari instalasi gas medis. Panel alarm sentral memantau tekanan di setiap zona gas (Oksigen, N2O, Vakum, dll.). Ia akan membunyikan alarm visual dan suara jika tekanan turun (karena kebocoran atau kehabisan sumber) atau naik melebihi batas, baik di panel utama, ruang teknis, maupun lokasi strategis seperti pos perawat.

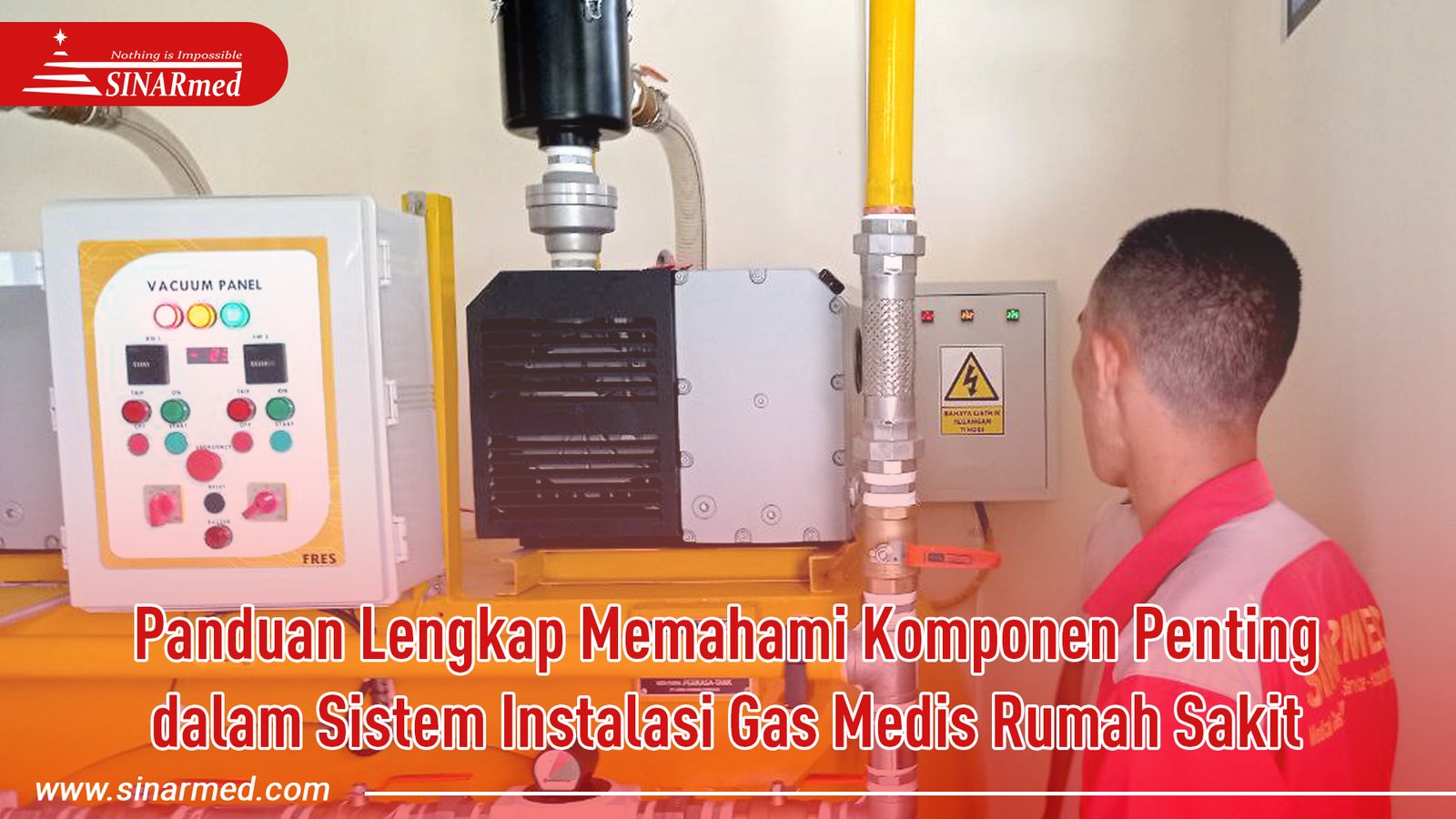

- Sistem Vakum Medis: Meski bukan "gas", sistem vakum adalah bagian integral. Ia terdiri dari pompa vakum sentral yang menciptakan tekanan negatif, tangki kolektor, dan jaringan pipa yang menyediakan hisapan untuk prosedur bedah dan drainase.

- Sistem Udara Medis: Dihasilkan oleh kompresor khusus yang mengambil, menyaring, dan mengeringkan udara, kemudian mendistribusikannya sebagai gas medis untuk alat bantu napas (nebulizer) dan peralatan lain.

Setiap komponen dalam sistem instalasi gas medis, dari manifold yang masif hingga outlet kecil di dinding, memiliki peran spesifik yang tidak tergantikan. Kinerja sistem ini bergantung pada integrasi yang sempurna antara semua bagian dan kualitas material yang digunakan. Investasi dalam desain yang tepat, pemasangan oleh tenaga bersertifikasi, dan program pemeliharaan preventif yang rutin adalah kunci untuk memastikan "sistem peredaran darah" rumah sakit ini tetap berdenyut dengan andal, mendukung setiap tarikan napas dan menyelamatkan nyawa di setiap sudut fasilitas kesehatan.
