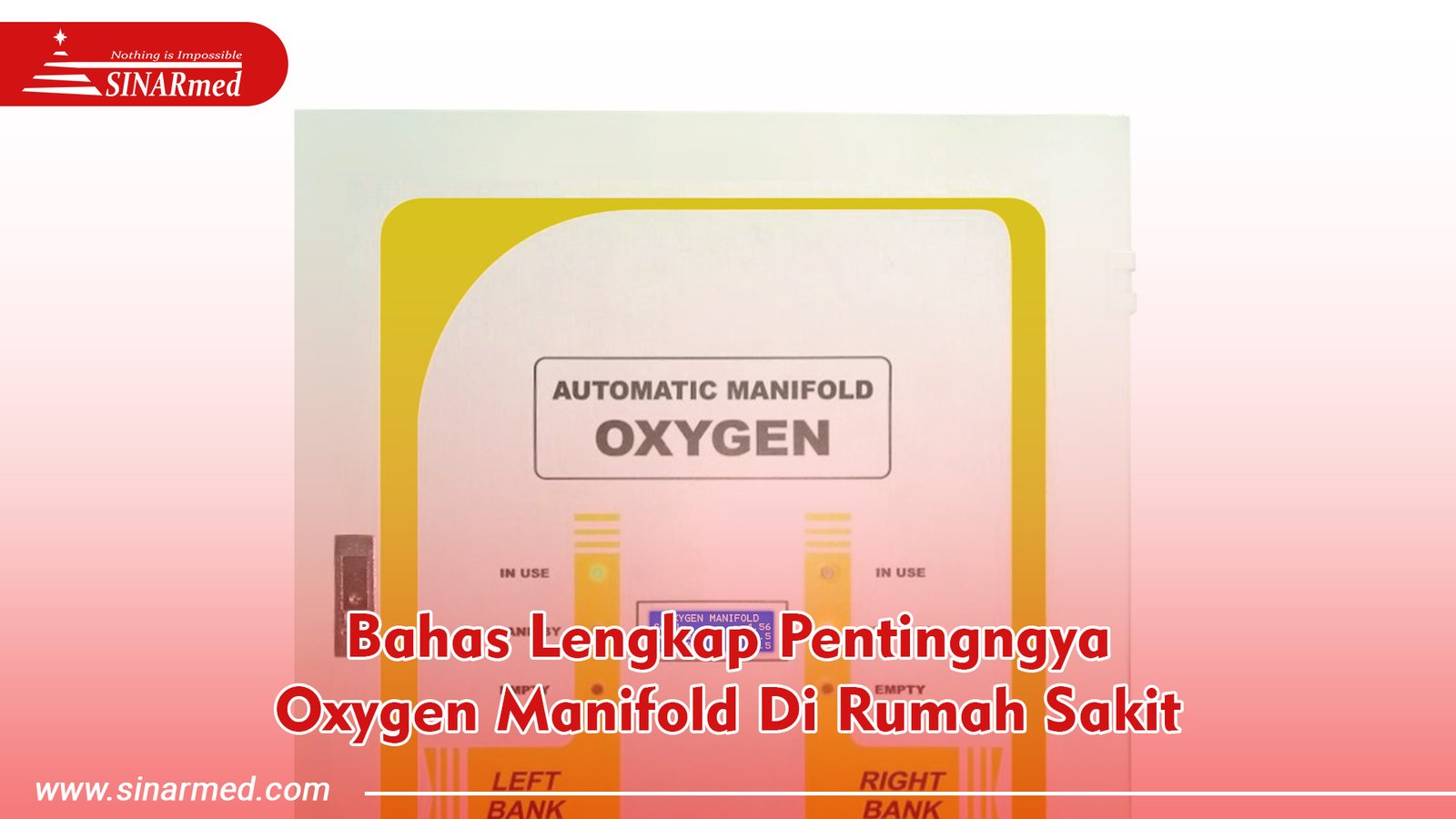

Dalam sistem instalasi gas medis rumah sakit, terdapat satu komponen yang memegang peran sangat krusial namun sering luput dari perhatian: oxygen manifold. Komponen ini bertindak sebagai pusat kendali yang memastikan pasokan oksigen tetap mengalir tanpa interupsi, bahkan ketika sumber utama hampir habis. Manifold adalah seperangkat alat pengaturan tekanan gas medik dari tekanan tinggi menjadi tekanan rendah, yang berasal dari botol atau tabung bertekanan 150 bar menjadi tekanan distribusi 4-5 bar yang aman untuk jaringan pipa rumah sakit .

Tanpa manifold yang berfungsi dengan baik, pasien yang bergantung pada ventilator atau prosedur bedah yang sedang berlangsung bisa terancam. Sistem manifold yang banyak digunakan di fasilitas kesehatan umumnya hanya dapat memonitor tekanan tanpa kemampuan melakukan pertukaran otomatis pada tabung gas jika tekanan berada di bawah kondisi yang diizinkan. Namun, perkembangan teknologi telah memungkinkan manifold dilengkapi dengan sensor tekanan dan mikroprosesor untuk peralihan otomatis.

Fungsi Dasar Manifold dalam Sistem Gas Medis

Secara sederhana, manifold adalah panel pengatur yang menghubungkan beberapa bank silinder oksigen menjadi satu sistem terpadu. Fungsinya jauh lebih dari sekadar menyatukan tabung; manifold mengatur tekanan, memonitor ketersediaan gas, dan melakukan peralihan otomatis antara pasokan utama dan cadangan. Dalam operasi sehari-hari, rumah sakit biasanya memiliki dua bank silinder yang terhubung ke manifold: satu sebagai pasokan utama (duty) dan satu lagi sebagai cadangan (standby). Ketika tekanan pada bank utama turun ke ambang batas tertentu, manifold akan secara otomatis beralih ke bank cadangan tanpa menyebabkan penurunan aliran oksigen ke ruang pasien.

Sistem manifold ini berfungsi sebagai mekanisme pengaman, memastikan pergantian yang lancar antar tabung atau sumber gas untuk mencegah gangguan yang dapat mengancam jiwa. Proses ini berlangsung dalam hitungan detik, tanpa perlu campur tangan staf.

Jenis-Jenis Manifold dan Penerapannya

Pemilihan jenis manifold sangat mempengaruhi keandalan sistem secara keseluruhan. Terdapat tiga kategori utama yang umum digunakan di fasilitas kesehatan :

1. Manifold Manual: Mengharuskan staf untuk memantau tekanan dan memutar katup secara manual saat sumber utama hampir habis. Jika sumber utama habis, maka sumber cadangan memasok dengan campur tangan penuh oleh manusia dan tidak diperbolehkan terjadi keterlambatan penanganan. Lebih cocok untuk klinik kecil dengan konsumsi oksigen rendah.
2. Manifold Semi-Otomatis: Melakukan peralihan secara otomatis ketika tekanan turun, tetapi masih memerlukan reset manual setelah silinder diganti. Cocok untuk rumah sakit menengah.
3. Manifold Otomatis Penuh: Pilihan utama untuk rumah sakit besar. Sistem ini menangani peralihan dan pengaturan ulang tanpa intervensi manusia, dilengkapi layar digital yang menampilkan tekanan secara real-time, serta kemampuan pemantauan jarak jauh melalui jaringan. Manifold otomatis penuh ideal untuk rumah sakit dengan operasi 24/7 dan permintaan gas tinggi.

Komponen Utama Oxygen Manifold

Sebuah sistem oxygen manifold terdiri dari beberapa komponen penting yang bekerja dalam kesatuan, sebagaimana diuraikan dalam spesifikasi teknis WHO :

• Bank Header Valves (Katup Header Bank): Katup tekanan tinggi untuk setiap bank silinder.
• Bank Header Pressure Regulators & Gauges: Pengatur dan pengukur tekanan tinggi.
• Cylinder Connection: Koneksi silinder dengan selang fleksibel dan katup pengaman.
• Changeover Mechanism: Mekanisme peralihan antar bank (manual, semi-otomatis, atau otomatis).
• Line Pressure Regulator & Gauge: Pengatur tekanan saluran keluar.
• Line Pressure Relief Valve & Exhaust Line: Katup pelepas tekanan dan saluran pembuangan ke luar gedung.
• Test Point Valve: Katup titik uji untuk pemeriksaan kemurnian dan pemeliharaan.
• Lockable Line Isolation Valve: Katup isolasi yang dapat dikunci.
• Alarm Panel with Visual and Audible Alarm: Panel alarm dengan indikator visual dan suara yang ditempatkan di lokasi pengawasan 24 jam (misalnya, ruang perawat), terhubung melalui transduser tekanan.

Aspek Keselamatan yang Wajib Diperhatikan

Keselamatan dalam pengoperasian manifold oksigen adalah hal yang tidak bisa ditawar. Berdasarkan standar NFPA 99, terdapat beberapa persyaratan kritis yang harus dipenuhi :

Penempatan dan Ruang Manifold: Ruang manifold harus memenuhi persyaratan tahan api minimum 1 jam untuk dinding, lantai, dan langit-langit, dengan pintu memiliki rating ¾ jam . Ruang ini juga harus memiliki ventilasi yang memadai dengan intake dinding rendah dan sistem listrik darurat .

Pengamanan Silinder: Semua silinder oksigen, baik yang terhubung maupun tidak, penuh atau kosong, wajib diikat secara individual dengan rantai atau pengikat lainnya untuk mencegah jatuh. Temuan audit menunjukkan bahwa kegagalan mengikat silinder secara individual merupakan pelanggaran keselamatan yang serius .

Kebersihan dan Bebas Kontaminan: Manifold dan seluruh komponennya harus bebas dari minyak atau gemuk. Oksigen adalah oksidator kuat yang dapat menyebabkan minyak terbakar secara spontan di bawah tekanan tinggi.

Pemeliharaan dan Kepatuhan Standar

Oxygen manifold memerlukan pemeliharaan preventif yang terjadwal. Pemeriksaan rutin meliputi pengecekan kebocoran pada sambungan, kalibrasi sensor tekanan, pengujian fungsi alarm, dan verifikasi peralihan otomatis. Perencanaan, pemasangan, pemeliharaan, pengujian, dan pelatihan sistem instalasi gas medik harus sesuai dengan petunjuk yang tertuang dalam Peraturan Menteri Kesehatan Republik Indonesia Nomor 4 Tahun 2016 .
